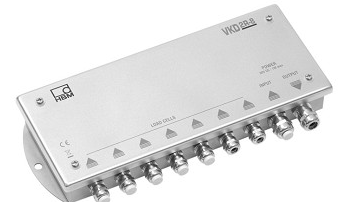

接線盒是地磅連接稱重傳感器與稱重儀表的中間部件,具有連接稱重儀表和傳輸稱重數據信號的重要職能。出于電磁兼容性(主要是抗干擾性能)和堅固耐用方面的考慮,接線盒的外殼均由金屬材料制造,在盒子側面的周邊排布著穿引信號電纜的5個~9個專用密封接頭。接線盒的外形呈扁狀矩形,典型的產品外觀,地磅接線盒根據稱重傳感器和稱重儀表原理與結構的不同,分為模擬式接線盒、數字化接線盒和數字式接線盒。今天上海地磅廠家鷹牌小編就跟大家分享一下。

　　一、電子地磅接線盒原理：

　　接線盒中的電位器可用來調整所接傳感器的激勵電壓，進而達到調整相應傳感器輸出信號的大小，使各個傳感器輸出信號達到一致。

　　二、電子地磅接線盒接線方法：

　　“OUT”接線端子為輸出端子，接往稱重儀表。A,B,C,D***等接線端子為輸入端子，接傳感器。

　　E+為傳感器供橋電源正端(傳感器輸入正端)

　　E-為傳感器供橋電源負端(傳感器輸入負端)

　　IN+為傳感器信號正端(傳感器反饋正端)

　　IN-為傳感器信號負端(傳感器反饋負端)

　　接地符號為屏蔽電纜的屏蔽層

　　三、電子地磅接線盒調整方法：

　　1 在不上電的情況下調整接線盒，使所有電位器的阻值為10歐.將數字萬用表調到歐姆檔，把兩表棒分別搭在OUT接線端子的“E+"和X接線端子的E+上，即可測得X+電位器的電阻值。同理可測得X-的電阻值。

　　2 打開儀表電源，放大十倍進行標定(如實際重量為20kg則標為200kg)。如儀表有內碼功能可按實際重量標定，再調到內碼顯示即可。

　　3 將1/3滿量程砝碼置于各個傳感器所在位置上，記下儀表顯示值。調節接線盒中電位器的阻值，使各點的顯示值之差小于0.2e即可。調試方法如下：如某傳感器(稱重)值偏大，則將該傳感器對應接線端子的兩個電位器上的壓降調大(順時針調節電位器上的旋紐)。如某傳感器的值偏小，則將該傳感器對應接線端子的兩個電位器上的壓降調小(逆時針調節電位器上的旋紐)。注意，調節時要保證這兩個電位器上的壓降一致。

　　壓降一致測量方法：將數字萬用表調到毫伏檔，把兩表棒分別搭在OUT接線端子的“E+"和X接線端子的E+上，即可測得X+電位器的電壓值。同理可測得X-的電阻值。
